HBF系列落地式銑鏜加工中心

產品特點

本系列機床為動立柱、正掛主軸箱（主軸直徑φ200以上為側掛）、滑枕移動式布局，并配有數控轉臺（或落地式平臺）。機床X軸采用兩臺伺服電機、精密減速機及高精度齒輪、齒條進行同步驅動，其它各軸均采用伺服電機、精密減速機及高精度滾珠絲杠副進行驅動。

咨詢熱線198-6118-6655

配置參數

HBF系列落地式銑鏜加工中心技術參數

項目		單位	HBF20	HBF16	HBF13
加工范圍	工作臺橫向（X軸）行程	mm	5000+(N×1000)	4000+(N×1000)	4000+(N×1000)
	主軸箱垂直（Y軸）行程	mm	3000+(N×1000)	2500+(N×1000)	2000+(N×1000)
	方滑枕縱向（Z軸）行程	mm	1500	1200	1000
	鏜軸（W軸）行程	mm	1200	1000	700
主軸	方滑枕截面	mm	600×650	550×600	500×550
	鏜軸直徑	mm	φ200	φ160	φ130
	主軸功率(S1/S6)	Kw	74/93	60/90	37/54
	鏜軸轉速	rpm	10～1500	10～2000	10～2500
	主軸的額定輸出扭矩(S1/S6)	Nm	5196/9252	3500/5254	2500/3721
進給	進給速度	m/min	X:6 Y:6 Z:4 W:4
進給	快速移動速度	m/min	X:10 Y:10 Z:8 W:8
精度	定位精度（全閉環）	mm	X/Y:0.01/1000		Z/W（半閉環）:0.025
精度	重復定位精度（半閉環/全閉環）	mm	X/Y:0.006/1000		Z/W（半閉環）: 0.02
刀庫	刀庫容量	把	32/40/60/90/120/150
	刀具最大重量/平均重量	kg	25/15
	刀具最大尺寸（滿刀直徑/臨刀直徑×長度）	mm	φ125/φ250×400
整機	電源容量	KVA	220	180	150
整機	機床重量	kg	200000	140000	100000

視頻展示

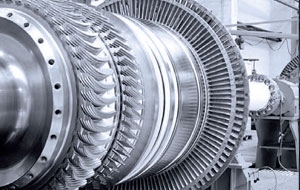

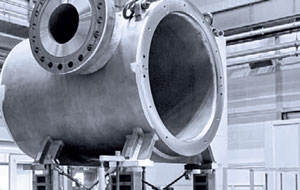

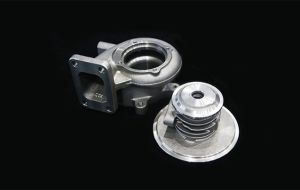

產品應用

應用

應用

應用

應用

標準配置

數控系統西門子

主軸軸承

轉臺軸承

轉臺圓光柵

線性滑軌

滾珠絲杠

絲杠支撐軸承

絲杠螺母

行星減速機

雙速減速箱

氣源過濾凈化裝置

電纜拖鏈

液壓站

主要電氣元件

哪項選配，最適合您？

吉輔刀庫

利景享中心沖水

三軸光柵

對刀儀

工件測量
