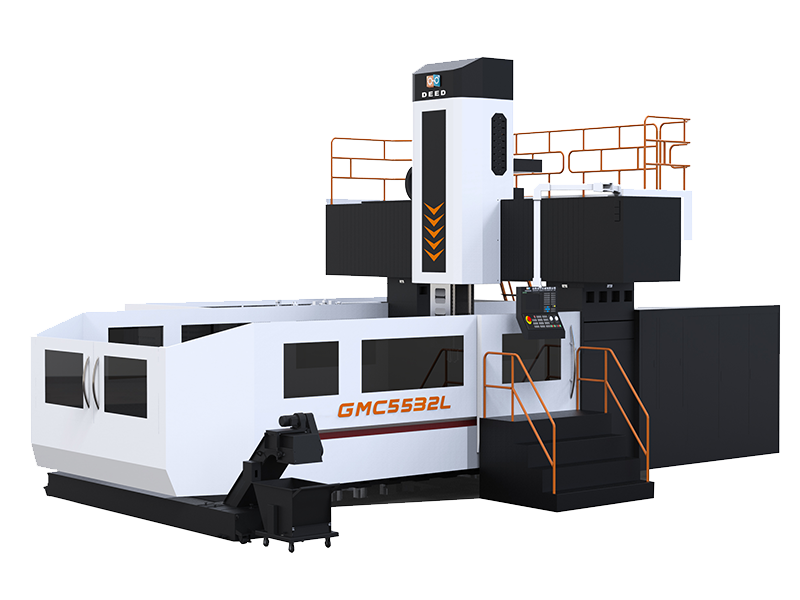

GMC系列龍門加工中心
產品特點
本設備是蒂德公司與德國合作研發的最新一款精 密龍門銑加工中心。該機床特別適用于各行業金屬等零件精 密、高速及重切加工，機床可完成銑面、鏜孔、鉆孔、剛性攻絲及三軸聯動曲面加工，并可根據客戶要求增 加直角銑頭,一次裝夾實現五面加工，可有效提高加工精度和加工效率。咨詢熱線198-6118-6655
配置參數
GMC系列龍門加工中心技術參數
GMC16系列
GMC20系列
GMC24系列
GMC28系列
GMC32系列
GMC37系列
| 產品型號 | 單位 | GMC2016L | GMC2516L | GMC3016L | GMC3516L | GMC4016L |
|---|---|---|---|---|---|---|
| 門寬 | mm | 1600 | 1600 | 1600 | 1600 | 1600 |
| X軸 | mm | 2000 | 2500 | 3000 | 3500 | 4000 |
| Y軸（加工行程） | mm | 1600 | 1600 | 1600 | 1600 | 1600 |
| Z軸 | mm | 850 | 850 | 850 | 850 | 850 |
| 主軸鼻端至工作臺距離 | mm | 200-1050 | 200-1050 | 200-1050 | 200-1050 | 200-1050 |
| 工作臺寬度 | mm | 1250 | 1250 | 1250 | 1250 | 1250 |
| T型槽 | mm | 22 | 22 | 22 | 22 | 22 |
| 承重 | t | 5 | 6 | 8 | 9 | 10 |
| 主軸轉速 | r/min | 8000 | 8000 | 8000 | 8000 | 8000 |
| 主軸形式 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| 功率 | Kw | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 560/660 | 560/660 | 560/660 | 560/660 | 560/660 |
| 主軸箱截面 | mm | 400 | 400 | 400 | 400 | 400 |
| 主軸錐孔規格 | BT50（HSK63 | BT50（HSK63 | BT50（HSK63 | BT50（HSK63 | BT50（HSK63 | |
| X軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 |
| Y軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 |
| Z軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 |
| 切削速度 | m/min | 12 | 12 | 12 | 12 | 12 |
| 定位精度X（半閉環） | mm | 0.014 | 0.016 | 0.018 | 0.02 | 0.021 |
| 定位精度Y（半閉環） | mm | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 |
| 定位精度Z（半閉環） | mm | 0.011 | 0.011 | 0.011 | 0.011 | 0.011 |
| 重復定位精度X（半閉環） | mm | 0.009 | 0.011 | 0.011 | 0.013 | 0.014 |
| 重復定位精度Y（半閉環） | mm | 0.009 | 0.009 | 0.009 | 0.009 | 0.009 |
| 重復定位精度Z（半閉環） | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| 電源容量 | Kva | 60 | 60 | 60 | 60 | 60 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 5100 | 5100 | 5100 | 5100 | 5100 |
| 占地面積(約) | mm×mm | 7520×4955 | 7850×4955 | 9000×4955 | 10250×4955 | 11250×4955 |
| 機床凈重(約) | T | 24 | 26 | 27.5 | 29.5 | 35 |
| 操作系統 | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
| 產品型號 | 單位 | GMC2020L | GMC2520L | GMC3020L | GMC3520L | GMC4020L |
|---|---|---|---|---|---|---|
| 門寬 | mm | 2000 | 2000 | 2000 | 2000 | 2000 |
| X軸 | mm | 2000 | 2500 | 3000 | 3500 | 4000 |
| Y軸（加工行程） | mm | 2000 | 2000 | 2000 | 2000 | 2000 |
| Z軸 | mm | 850 | 850 | 850 | 850 | 850 |
| 主軸鼻端至工作臺距離 | mm | 200-1050 | 200-1050 | 200-1050 | 200-1050 | 200-1050 |
| 工作臺寬度 | mm | 1600 | 1600 | 1600 | 1600 | 1600 |
| T型槽 | mm | 22 | 22 | 22 | 22 | 22 |
| 承重 | t | 5 | 6 | 8 | 9 | 10 |
| 主軸轉速 | r/min | 8000 | 8000 | 8000 | 8000 | 8000 |
| 主軸形式 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| 功率 | Kw | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 560/660 | 560/660 | 560/660 | 560/660 | 560/660 |
| 主軸箱截面 | mm | 400 | 400 | 400 | 400 | 400 |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| X軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 |
| Y軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 |
| Z軸快移速度 | m/min | 16 | 16 | 16 | 16 | 16 |
| 切削速度 | m/min | 12 | 12 | 12 | 12 | 12 |
| 定位精度X（半閉環） | mm | 0.014 | 0.016 | 0.018 | 0.02 | 0.021 |
| 定位精度Y（半閉環） | mm | 0.017 | 0.017 | 0.017 | 0.017 | 0.017 |
| 定位精度Z（半閉環） | mm | 0.011 | 0.011 | 0.011 | 0.011 | 0.011 |
| 重復定位精度X（半閉環） | mm | 0.009 | 0.011 | 0.011 | 0.013 | 0.014 |
| 重復定位精度Y（半閉環） | mm | 0.009 | 0.009 | 0.009 | 0.009 | 0.009 |
| 重復定位精度Z（半閉環） | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| 電源容量 | Kva | 60 | 60 | 60 | 60 | 60 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 5100 | 5100 | 5100 | 5100 | 5100 |
| 占地面積(約) | mm×mm | 7520×5400 | 7850×5400 | 9000×5400 | 1025×5400 | 11250×5400 |
| 機床凈重(約) | T | 25 | 27 | 28 | 31 | 36 |
| 操作系統 | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
| 產品型號 | 單位 | GMC3024L | GMC3524L | GMC4024L | GMC4524L |
|---|---|---|---|---|---|
| 門寬 | mm | 2400 | 2400 | 2400 | 2400 |
| X軸 | mm | 3000 | 3500 | 4000 | 4500 |
| Y軸（加工行程） | mm | 3000 | 3000 | 3000 | 3000 |
| Z軸 | mm | 850 | 850 | 850 | 850 |
| 主軸鼻端至工作臺距離 | mm | 200-1050 | 200-1050 | 200-1050 | 200-1050 |
| 工作臺寬度 | mm | 1800 | 1800 | 1800 | 1800 |
| T型槽 | mm | 22 | 22 | 22 | 22 |
| 承重 | t | 15 | 13 | 17 | 18 |
| 主軸轉速 | r/min | 8000 | 8000 | 8000 | 8000 |
| 主軸形式 | BT50 | BT50 | BT50 | BT50 | |
| 功率 | Kw | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 560/660 | 560/660 | 560/660 | 560/660 |
| 主軸箱截面 | mm | 400 | 400 | 400 | 400 |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | |
| X軸快移速度 | m/min | 16 | 16 | 16 | 16 |
| Y軸快移速度 | m/min | 16 | 16 | 16 | 16 |
| Z軸快移速度 | m/min | 16 | 16 | 16 | 16 |
| 切削速度 | m/min | 8 | 8 | 8 | 8 |
| 定位精度X（半閉環） | mm | 0.018 | 0.02 | 0.021 | 0.024 |
| 定位精度Y（半閉環） | mm | 0.018 | 0.018 | 0.018 | 0.018 |
| 定位精度Z（半閉環） | mm | 0.011 | 0.011 | 0.011 | 0.011 |
| 重復定位精度X（半閉環） | mm | 0.011 | 0.013 | 0.014 | 0.015 |
| 重復定位精度Y（半閉環） | mm | 0.012 | 0.012 | 0.012 | 0.012 |
| 重復定位精度Z（半閉環） | mm | 0.006 | 0.006 | 0.006 | 0.006 |
| 電源容量 | Kva | 60 | 60 | 60 | 60 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 5000 | 5000 | 5000 | 5000 |
| 占地面積(約) | mm×mm | 9800×6000 | 10800×6000 | 11800×6000 | 12800×6000 |
| 機床凈重(約) | T | 30 | 33 | 36.5 | 40 |
| 操作系統 | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
| 產品型號 | 單位 | GMC3028L | GMC3528L | GMC4028L | GMC4528L | GMC5028L | GMC5528L | GMC6528L |
|---|---|---|---|---|---|---|---|---|
| 門寬 | mm | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 | 2800 |
| X軸 | mm | 3000 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 |
| Y軸（加工行程） | mm | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 |
| Z軸 | mm | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 |
| 主軸鼻端至工作臺距離 | mm | 400-1650 | 400-1650 | 400-1650 | 400-1650 | 400-1650 | 400-1650 | 400-1650 |
| 工作臺寬度 | mm | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 | 2600 |
| T型槽 | mm | 22 | 22 | 22 | 22 | 22 | 22 | 22 |
| 承重 | t | 17 | 18 | 20 | 22 | 24 | 28 | 32 |
| 主軸轉速 | r/min | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 | 6000 |
| 主軸形式 | 直聯式 | 直聯式 | 直聯式 | 直聯式 | 直聯式 | 直聯式 | 直聯式 | |
| 功率 | Kw | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 770/910 | 770/910 | 770/910 | 770/910 | 770/910 | 770/910 | 770/910 |
| 主軸箱截面 | mm | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| X軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Y軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 切削速度 | m/min | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| 定位精度X（半閉環） | mm | 0.018 | 0.02 | 0.021 | 0.024 | 0.025 | 0.026 | 0.027 |
| 定位精度Y（半閉環） | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 定位精度Z（半閉環） | mm | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 |
| 重復定位精度X（半閉環） | mm | 0.011 | 0.013 | 0.014 | 0.015 | 0.016 | 0.018 | 0.021 |
| 重復定位精度Y（半閉環） | mm | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 | 0.013 |
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 | 0.008 |
| 電源容量 | Kva | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 6600 | 6600 | 6600 | 6600 | 6600 | 6600 | 6600 |
| 占地面積(約) | mm×mm | 9950×7400 | 10250×7400 | 11250×7400 | 12250×;7400 | 13250×740 | 14250×7400 | 16250×7400 |
| 機床凈重(約) | T | 49.7 | 54.5 | 54.5 | 63 | 70 | 78 | 83 |
| 操作系統 | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
| 產品型號 | 單位 | GMC5532L | GMC6532L | GMC8532L | GMC10532L |
|---|---|---|---|---|---|
| 門寬 | mm | 3200 | 3200 | 3200 | 3200 |
| X軸 | mm | 5500 | 6500 | 8500 | 10500 |
| Y軸（加工行程） | mm | 4000 | 4000 | 4000 | 4000 |
| Z軸 | mm | 1250 | 1250 | 1250 | 1250 |
| 主軸鼻端至工作臺距離 | mm | 400-1650 | 400-1650 | 400-1650 | 400-1650 |
| 工作臺寬度 | mm | 2800 | 2800 | 2800 | 2800 |
| T型槽 | mm | 28 | 28 | 28 | 28 |
| 承重 | t | 28 | 32 | 36 | 40 |
| 主軸轉速 | r/min | 6000 | 6000 | 6000 | 6000 |
| 主軸形式 | 直聯式 | 直聯式 | 直聯式 | 直聯式 | |
| 功率 | Kw | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 770/910 | 770/910 | 770/910 | 770/910 |
| 主軸箱截面 | mm | 450 | 450 | 450 | 450 |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | |
| X軸快移速度 | m/min | 12 | 12 | 12 | 12 |
| Y軸快移速度 | m/min | 12 | 12 | 12 | 12 |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 12 |
| 切削速度 | m/min | 10 | 10 | 8 | 8 |
| 定位精度X（半閉環） | mm | 0.026 | 0.031 | 0.035 | 0.044 |
| 定位精度Y（半閉環） | mm | 0.021 | 0.021 | 0.021 | 0.021 |
| 定位精度Z（半閉環） | mm | 0.014 | 0.014 | 0.014 | 0.014 |
| 重復定位精度X（半閉環） | mm | 0.018 | 0.021 | 0.023 | 0.029 |
| 重復定位精度Y（半閉環） | mm | 0.014 | 0.014 | 0.014 | 0.014 |
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | 0.008 |
| 電源容量 | Kva | 60 | 60 | 60 | 60 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 6600 | 6600 | 6600 | 6600 |
| 占地面積(約) | mm×mm | 14100×7400 | 16100×7400 | 21500×7400 | 25500×7400 |
| 機床凈重(約) | T | 83 | 95 | 115.5 | 130 |
| 操作系統 | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
| 產品型號 | 單位 | GMC5537L | GMC6537L | GMC8537L | GMC10537L |
|---|---|---|---|---|---|
| 門寬 | mm | 3700 | 3700 | 3700 | 3700 |
| X軸 | mm | 5500 | 6500 | 8500 | 10500 |
| Y軸（加工行程） | mm | 4500 | 4500 | 4500 | 4500 |
| Z軸 | mm | 1250 | 1250 | 1250 | 1250 |
| 主軸鼻端至工作臺距離 | mm | 400-1650 | 400-1650 | 400-1650 | 400-1650 |
| 工作臺寬度 | mm | 3200 | 3200 | 3200 | 3200 |
| T型槽 | mm | 28 | 28 | 28 | 28 |
| 承重 | t | 28 | 32 | 36 | 40 |
| 主軸轉速 | r/min | 6000 | 6000 | 6000 | 6000 |
| 主軸形式 | 直聯式 | 直聯式 | 直聯式 | 直聯式 | |
| 功率 | Kw | 22/26 | 22/26 | 22/26 | 22/26 |
| 扭矩 | N.m | 770/910 | 770/910 | 770/910 | 770/910 |
| 主軸箱截面 | mm | 450 | 450 | 450 | 450 |
| 主軸錐孔規格 | BT50 | BT50 | BT50 | BT50 | |
| X軸快移速度 | m/min | 12 | 12 | 12 | 12 |
| Y軸快移速度 | m/min | 12 | 12 | 12 | 12 |
| Z軸快移速度 | m/min | 12 | 12 | 12 | 12 |
| 切削速度 | m/min | 10 | 10 | 8 | 8 |
| 定位精度X（半閉環） | mm | 0.026 | 0.031 | 0.035 | 0.044 |
| 定位精度Y（半閉環） | mm | 0.023 | 0.023 | 0.023 | 0.023 |
| 定位精度Z（半閉環） | mm | 0.014 | 0.014 | 0.014 | 0.014 |
| 重復定位精度X（半閉環） | mm | 0.018 | 0.021 | 0.023 | 0.029 |
| 重復定位精度Y（半閉環） | mm | 0.016 | 0.016 | 0.016 | 0.016 |
| 重復定位精度Z（半閉環） | mm | 0.008 | 0.008 | 0.008 | 0.008 |
| 電源容量 | Kva | 60 | 60 | 60 | 60 |
| 氣源壓力 | Mpa | 0.65 | 0.65 | 0.65 | 0.65 |
| 機床高度(約) | mm | 6600 | 6600 | 6600 | 6600 |
| 占地面積(約) | mm×mm | 14800×7900 | 16800×7900 | 22200×7900 | 26200×7900 |
| 機床凈重(約) | T | 87.5 | 100 | 120.5 | 135 |
| 操作系統 | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
視頻展示
產品應用
應用
應用
應用
應用
標準配置
數控系統FANUC 0I MF PLUS(1)
兩檔減速箱
主軸油冷系統
自動潤滑系統
Z軸平衡系統
工件氣冷系統
工件水冷系統
自動排屑裝置
內防護
外防護
警示燈
工作燈
電柜空調
主軸氣幕防塵
標準附件
哪項選配，最適合您？
數控系統：FANUC 31i
SIEMENS 828D/840Dsl
立柱整體加高200mm
立柱整體加高400mm
Z軸行程加長200mm
中心出水（20/30/50/70bar）
機床全封閉式防護（含頂罩）
12000rpm電主軸
全閉環光柵尺
油水分離裝置
手動直角頭
手動延長頭
手動萬向頭
手動直角延長頭
手動雙頭直角銑頭
手動立臥頭
自動直角頭
自動延長頭
自動萬向頭
自動直角延長頭
全自動銑頭頭庫
手動銑頭頭庫
工件自動測量裝置
主軸環噴
